芬尼变频三联供系统：采暖·制冷·热水一体化节能解决方案

一、产品定义与系统原理

1. 什么是三联供系统

三联供系统是由若干台热泵机组和全热回收三联供机组，搭配风机盘管、地暖管网和热水水箱，兼具满足供暖、制冷和热水需求的一整套节能系统，真正实现 “一套系统，三重效益”，是酒店、医院、养老院、商业综合体等场所的节能增效首选方案。

2. 核心工作原理

系统在制冷运行时，空气能三联供机组利用能量守恒原理，将制冷过程中产生的冷凝废热 100% 回收利用，在提供免费生活热水的同时，大幅降低空调运行能耗，实现 “变废为宝” 的能量梯级利用。冬季采暖时，系统可回收余热循环利用，相比传统燃气锅炉大幅节省燃料费用；过渡季节则可按需切换热水或采暖模式，实现全年工况的高效适配。

3. 系统组成与管路架构

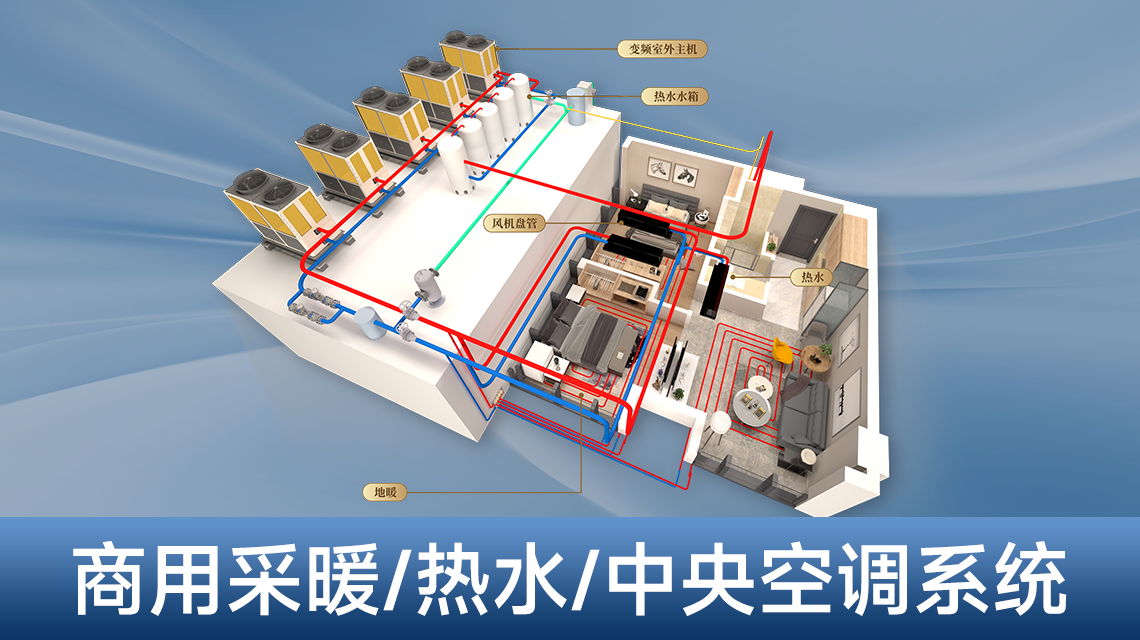

三联供系统由变频室外主机、储能水箱、末端设备（风机盘管 / 地暖管网）、热水水箱及配套管路配件组成，核心配件包括：

• 控制类：通用阀门、单向阀、排气阀

• 动力类：水泵

• 过滤保护类：Y 型过滤器

• 监测类：压力表、温度计

• 连接类：软接
系统通过红、蓝、绿三色管路实现冷、热、热水的循环输送，搭配缓冲水箱稳定系统压力，保障运行稳定性。

二、核心技术优势：重构商业空间能效标准

1. 全热回收技术，能效行业领跑

• 超高综合能效比：全热回收模式下，制冷同时提供免费热水，综合能效比高达 8.0，是传统 “空调 + 锅炉 + 热水器” 组合的 2.3 倍，真正实现 “1 度电产出 8 度能量”。

• 双一级能效认证：获制冷、热水双一级能效认证，COP 表现优异，对比传统系统节能率提升 30% 以上，大幅降低全年运行费用。

• 三菱独家定制压缩机：搭载 6Hz 超轻频真变频技术，实现低负荷高效运行，进一步优化能效表现。

2. 一机多用，多工况全场景覆盖

• 5 种运行模式：一套系统支持采暖、制冷、热水、制冷 + 热水、采暖 + 热水 5 种工况，全年无死角适配，无需额外投入其他设备，工程初投资直接降低 10%。

• 初投成本大幅降低：配电容量降低 30%，省去燃气开户、锅炉改造等额外费用；模块化设计支持灵活扩容，后期改造零负担。

3. 全工况稳定运行，极寒环境无惧挑战

• 行业独家 - 41℃制热技术：依托行业稀有的 - 50℃超低温实验室，机组在 - 41℃极寒工况下稳定运行，漠河 - 53℃实测无衰减，北方煤改电项目首选。

• 低噪音运行：运行噪音低至 16 分贝，远超行业平均水平，不影响酒店、医院、养老院等场所的安静环境。

• 行业硬核背书：拥有行业最多 2031 项专利、45 座专业实验室、2100 + 国际认证，通过 AHRI 三年零缺陷认证，品质稳定可靠。

4. 智能云控管理，实现无人值守

• OTA 智能云控系统：无需专业人员现场管理，手机即可远程调控水温、运行模式，响应速度提升 60%。

• 故障预警与运维优化：智能预警 80% 潜在故障，运维成本直降 40%；负荷自适应技术轻松应对商业淡旺季负荷波动。

三、核心产品系列与性能参数

芬尼克兹变频三联供机组目前主推两大核心型号，适配不同规模的商业项目需求：

1. PASRW250S-QX-BP（25P 机型）

2. PASRW300S-QX-BP（30P 机型）

3. 机组外形尺寸与安装空间

• 25P 机型（PASRW250S-QX-BP）：外形尺寸 1930×1050×1895mm，安装空间宽度≥1770mm，深度≥999mm，需预留进出水、维修及导风装置空间。

• 30P 机型（PASRW300S-QX-BP）：外形尺寸 2170×1150×2130mm，安装空间宽度≥2550mm，深度≥1056mm，单台机组需满足进出水侧≥1000mm、维修侧≥1000mm 的空间要求。

主机选型推荐（按南北地域）

北方地区：超级北极星 / 冰火 / 亚频三联供

南方地区：商用两联供 / 水帘洞 + 三联供 / 变频三联供

四、安装规范与注意事项：保障机组稳定运行

1. 基础安装要求

• 安装基础：需采用水泥或钢制结构，强度需承受机组运行重量，具备隔音、防震功能，上平面需保持水平，并预留排水槽。

• 位置与环境：安装处需充分考虑强风、台风、地震影响，进行加固安装；避免靠近火源、易燃物、腐蚀性气体或废气；预留充足通风空间，采取措施降低噪音与振动影响。

2. 电气安装规范

• 所有电气安装必须由专业人士按照国家及当地法律、规范进行。

• 机组必须可靠接地，接地电阻需小于 4Ω。

• 现场接线需严格以机身所贴线路图为准，确保接线安全规范。

3. 单台机组安装空间要求

• 导风装置上方需预留≥1500mm 空间，避免气流短路；

• 机组前方（进出水侧）需预留≥1000mm 空间（h>3m 时取 h=3m）；

• 维修侧需预留≥1500mm 空间，后方需预留≥1000mm 空间；

• 机组底部需抬高≥600mm，避免积水影响运行。

4. 多台机组组合安装要求

• 机组前后排间距需≥1500mm，左右间距需≥1000mm；

• 机组与两侧墙体间距需≥1000mm，顶部与障碍物间距需≥3000mm；

• 严禁遮挡机组出风口，若机组周围有堆放物，需至少保持 1000mm 以上距离，确保回风、出风顺畅。

五、系统选型指南：按需定制，适配各类场景

1. 热水用水定额参考

不同建筑类型的热水日用水量定额如下，可作为热水负荷计算依据：

2. 空调冷热指标推荐值

3. 选型步骤与地域适配

1. 负荷计算：先按热水主机选型计算热水日耗热量，得出所需三联供机组台数；

2. 工况校核：按项目夏季工况三联供总制冷量、冬季工况三联供制热量，分别校核制冷、采暖主机选型数量；

3. 地域适配：

￮ 北方地区：推荐选用 “超极北极星 / 冰火 /+ 变频三联供”，优先满足采暖与热水需求；

￮ 南方地区：推荐选用 “商用两联供 / 水帘洞 + 三联供 / 变频三联供”，侧重制冷与免费热水节能。

六、典型应用场景与真实案例

1. 高端酒店

• 需求痛点：24 小时恒温恒湿 + 稳定热水供应，旺季热水忽冷忽热影响客户体验；

• 解决方案：三联供系统实现制冷同步制热水，50℃恒温稳定供应，秒出热水，携程差评率下降 30%；

• 案例：四川天仙垌酒店，年省 18 万元，相当于新增 3 间客房全年满房收益。

2. 三甲医院

• 需求痛点：手术室精准控温 + 住院部 24 小时不间断热水，运营成本高；

• 解决方案：机组精准控温，全热回收降低热水成本，投诉率下降 45%；

• 案例：重庆某医院，热水成本降低 38%，运营压力大幅缓解。

3. 颐养中心 / 养老院

• 需求痛点：无风舒适采暖 + 适老水温，老人对温度与噪音敏感；

• 解决方案：无风地暖搭配低噪音运行，适老水温稳定供应，入住率提升 25% 以上；

• 案例：泸州康养中心，热水相关投诉清零，客户满意度持续攀升。

4. 商业综合体 / 办公建筑

• 需求痛点：制冷 + 采暖 + 热水全年需求，能耗成本居高不下；

• 解决方案：一套系统替代三套设备，初投资降低 10%，年省最高 62 万元，可覆盖 20 名员工全年基础薪资。

七、全周期服务保障

• 专属方案定制：针对不同业态、地域气候、负荷需求，提供定制化系统解决方案；

• 超长包修服务：依托全国 4000 + 服务网点，7×24 小时响应，全流程保障机组稳定运行；

权威品质背书：拥有国家级制造业单项冠军认证，出口 100 + 国家，通过 AHRI 三年零缺陷认证，品质无忧。
